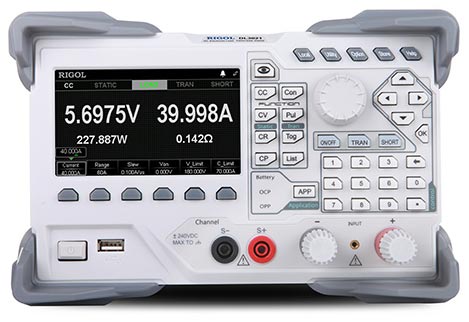

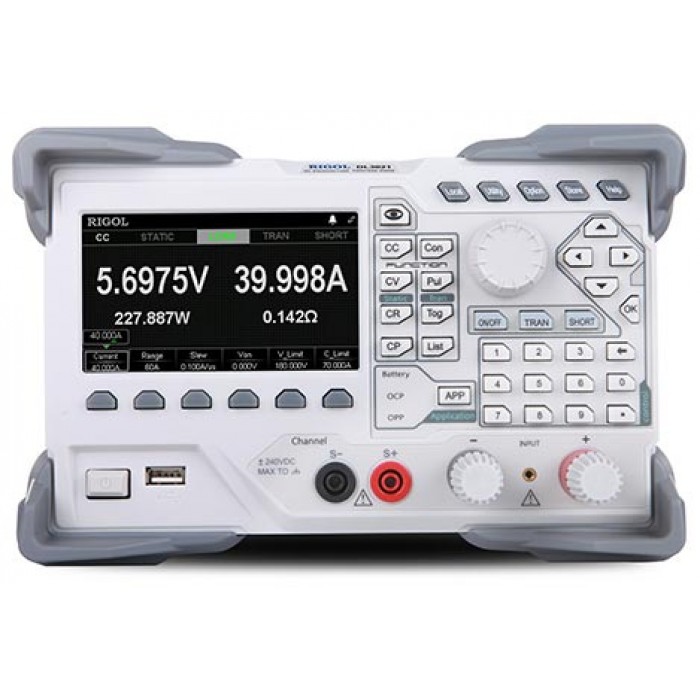

Фото может не соответствовать внешнему виду. Производитель оставляет за собой право изменять внешний вид изделия с целью улучшения эксплуатационных характеристик.
Статические режимы работы нагрузки: стабилизация напряжения CV, стабилизация тока CC, стабилизация сопротивления CR, стабилизация мощности CP
Динамическое тестирование
Непрерывный режим до 15 кГц (DL3021 / DL3031), до 30 кГц (DL3021A / DL3031A)
Импульсный режим
Режим запуска от одиночного импульса
Задание крутизны нарастающего и спадающего фронта
Функция работы по списку (тайминг) до 512 шагов
Режимы тестирования источников питания на перегрузку по току OCP и мощности OPP
Функция задания минимального напряжения Von
Режим тестирования батарей
Режим тестирования на соответствие источников питания заявленным выходным параметрам тока и напряжения
Эмуляция режима КЗ
Четырехпроводная схема подключения источника питания для компенсации падения напряжения
Функция измерения реальных текущих параметров на входных терминалах
Минимальное разрешение в режиме считывания 0,1 мВ / 0,1 мА
Кнопка включения / отключения входных терминалов
Графическая визуализация режима работы
Три режима запуска
ручной с передней панели o внешний запуск
через цифровой порт Digital I/O
через управляющую SCPI команду
Защита по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности
Цветной графический 4,3" ЖК дисплей
Технические характеристики
ПараметрыDL3021DL3021ADL3031DL3031A
Входное напряжение
0…150 В
Входной ток
0…40 A
0…60 A
Мощность поглощения
200 Вт
350 Вт
Минимальное рабочее напряжение
1 В (на токе 40 А)
1,3 В (на токе 60 А)
CC режим
Диапазоны
0…4 A / 0…40 A
0…6 A / 0…60 A
Разрешение
1 мA
Погрешность
0…4 А
±(0,1% + 0,1% полн. шкалы)
–
0…40 А
±(0,05% + 0,05% полн. шкалы)
–
0…6 А
–
±(0,1% + 0,1% полн. шкалы)
0…60 А
–
±(0,05% + 0,05% полн. шкалы)
CV режим
Диапазоны
0…15 В / 0…150 В
Разрешение
0…15 В
1 мВ
0…150 В
5 мВ
Погрешность
0…15 В
±(0,05% + 0,02% полн. шкалы)
0…150 В
±(0,05% + 0,025% полн. шкалы)
CR режим
Диапазоны
0,08…15 Ом (Uвх < 8 В) / 2 Ом…15 кОм
Разрешение
2 мA/Uуст
Погрешность
Uвх / Rуст × (0,2%) + 0,2% I полн. шкалы
CP режим
Диапазоны
0…200 Вт
0…350 Вт
Разрешение
100 мВт
Непрерывный режим (Con)
Частотный диапазон
0,001 Гц…15 кГц
0,001 Гц…30 кГц
0,001 Гц…15 кГц
0,001 Гц…30 кГц
Разрешение по частоте
0,8%
Погрешность
±0,5%
Скорость изменения тока
Диапазоны
0,001…0,25 A/мкс 0,001…2,5 A/мкс (>5 В)
0,001…0,3 A/мкс 0,001…3 A/мкс (>5 В)
0,001…0,25 A/мкс 0,001…2,5 A/мкс (>5 В)
0,001…0.5 A/мкс 0,001…5 A/мкс (>5 В)
Разрешение
0,001 A/мкс
Погрешность
5% + 10 мкс
Измерение тока
Диапазоны
0…40 A
0…60 A
Разрешение
1 мA
0,1 мA
1 мA
0,1 мA
Погрешность
0…4 А
±(0,1% + 0,1% полн. шкалы)
–
0…40 А
±(0,05% + 0,05% полн. шкалы)
–
0…6 А
–
±(0,1% + 0,1% полн. шкалы)
0…60 А
–
±(0,05% + 0,05% полн. шкалы)
Измерение напряжения
Диапазоны
0…150 В
Разрешение
1 мВ
Погрешность
±(0,05% + 0,02% полн. шкалы)
Измерение сопротивления
Диапазоны
0,08 Ом…15 кОм
Разрешение
2 мА/ Uуст
Измерение мощности
Диапазоны
0…200 Вт
0…350 Вт
Разрешение
100 мВт
Стабильность
Ток
±(0,01% ± 10 мА)
Напряжение
±(0,01% ± 10 мВ)
Входное сопротивление
350 кОм
Интерфейсы

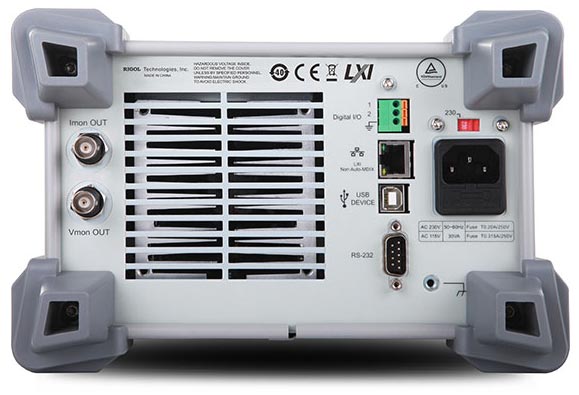

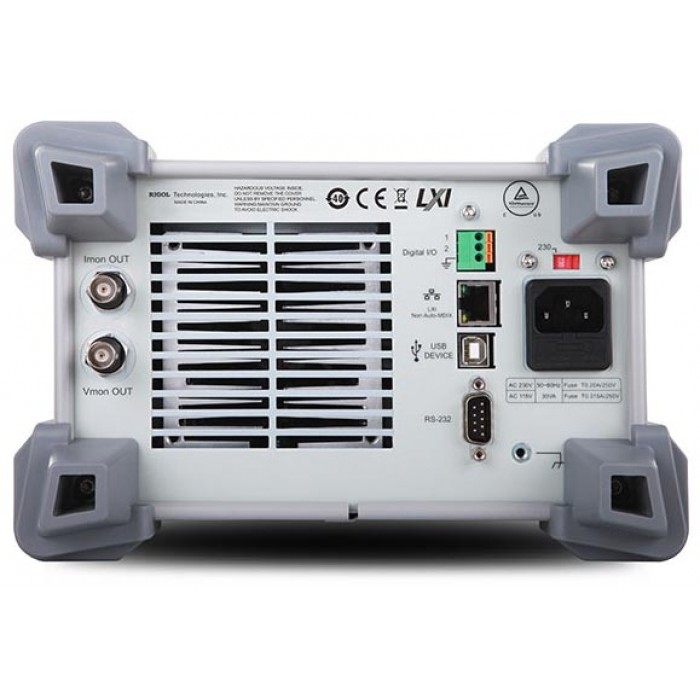

USB Host / USB Device, RS-232; LAN, Digital I/O, GPIB – опции
Дисплей
ЖК 4,3" TFT
Напряжение питания
115 Вac ±10%, 230 Вac ±10% макс: 250 Вac
Макс. мощность потребления
<30 ВА
Температура хранения
-40…70 °C
Рабочая температура
0…40 °C
Относительная влажность
5…80% RH
Высота установки
ниже 2000 м
Габаритные размеры
239×157×442 мм
Вес
7,58 кг
Стандартная комплектация
Прибор
Сетевой шнур
Краткое руководство по эксплуатации
Предохранитель
Дополнительная комплектация
LAN-DL3 Опция LAN интерфейса
DIGITALIO-DL3 Опция цифрового порта Digital I/O
HIRES -DL3 Опция повышенного разрешения считывания
FREQ-DL3 Опция повышения частоты тестирования
SLEWRATE-DL3 Опция повышения крутизны фронта
CB-RS232-A Кабель 9-Pin RS232 Cable
USB-GPIB-L USB-GPIB Модуль
CB-SENSE Провод для терминала Sense
CB-20A-780MM Соединительные провода 20 A (красный и черный)
CB-40A-780MM Соединительные провода 40 A (красный и черный)
CB-60A-780MM Соединительные провода 60 A (красный и черный)
RM-1-DP800 Комплект для установки в стойку (один прибор) DL3000
RM-2-DP800 Комплект для установки в стойку (два прибора) DL3000
RIGOL DL3021, Кабель питания, Предохранитель, Клеммный изолятор Fuse 50T-0200H 250 V 0.20 A
Rigol DL3021
Параметры
DL3021
DL3021A
DL3031
DL3031A
Входное напряжение
0…150 В
Входной ток
0…40 A
0…60 A
Мощность поглощения
200 Вт
350 Вт
Минимальное рабочее напряжение
1 В (на токе 40 А)
1,3 В (на токе 60 А)
CC режим
Диапазоны
0…4 A / 0…40 A
0…6 A / 0…60 A
Разрешение
1 мA
Погрешность
0…4 А
±(0,1% + 0,1% полн. шкалы)
–
0…40 А
±(0,05% + 0,05% полн. шкалы)
–
0…6 А
–
±(0,1% + 0,1% полн. шкалы)
0…60 А
–
±(0,05% + 0,05% полн. шкалы)
CV режим
Диапазоны
0…15 В / 0…150 В
Разрешение
0…15 В
1 мВ
0…150 В
5 мВ
Погрешность
0…15 В
±(0,05% + 0,02% полн. шкалы)
0…150 В
±(0,05% + 0,025% полн. шкалы)
CR режим
Диапазоны
0,08…15 Ом (Uвх < 8 В) / 2 Ом…15 кОм
Разрешение
2 мA/Uуст
Погрешность
Uвх / Rуст × (0,2%) + 0,2% I полн. шкалы
CP режим
Диапазоны
0…200 Вт
0…350 Вт
Разрешение
100 мВт
Непрерывный режим (Con)
Частотный диапазон
0,001 Гц…15 кГц
0,001 Гц…30 кГц
0,001 Гц…15 кГц
0,001 Гц…30 кГц
Разрешение по частоте
0,8%
Погрешность
±0,5%
Скорость изменения тока
Диапазоны
0,001…0,25 A/мкс 0,001…2,5 A/мкс (>5 В)
0,001…0,3 A/мкс 0,001…3 A/мкс (>5 В)
0,001…0,25 A/мкс 0,001…2,5 A/мкс (>5 В)
0,001…0.5 A/мкс 0,001…5 A/мкс (>5 В)
Разрешение
0,001 A/мкс
Погрешность
5% + 10 мкс
Измерение тока
Диапазоны
0…40 A
0…60 A
Разрешение
1 мA
0,1 мA
1 мA
0,1 мA
Погрешность
0…4 А
±(0,1% + 0,1% полн. шкалы)
–
0…40 А
±(0,05% + 0,05% полн. шкалы)
–
0…6 А
–
±(0,1% + 0,1% полн. шкалы)
0…60 А
–
±(0,05% + 0,05% полн. шкалы)
Измерение напряжения
Диапазоны
0…150 В
Разрешение
1 мВ
Погрешность
±(0,05% + 0,02% полн. шкалы)
Измерение сопротивления
Диапазоны
0,08 Ом…15 кОм
Разрешение
2 мА/ Uуст
Измерение мощности
Диапазоны
0…200 Вт
0…350 Вт
Разрешение
100 мВт
Стабильность
Ток
±(0,01% ± 10 мА)
Напряжение
±(0,01% ± 10 мВ)
Входное сопротивление
350 кОм
Интерфейсы
USB Host / USB Device, RS-232; LAN, Digital I/O, GPIB – опции
Дисплей
ЖК 4,3" TFT
Напряжение питания
115 Вac ±10%, 230 Вac ±10% макс: 250 Вac
Макс. мощность потребления
<30 ВА
Температура хранения
-40…70 °C
Рабочая температура
0…40 °C
Относительная влажность
5…80% RH
Высота установки
ниже 2000 м
Габаритные размеры
239×157×442 мм
Вес
7,58 кг
Характеристики
Код производителя
DL3021
Гарантия производителя 1 год
